Tutorial: Perçage (Drilling)

Créer un motif percé est vraiment très facile. Ici c'est le caractère 'N' de la police TTF WinDing qui est utilisé pour créer un motif de perçage pour un boîtier de disque dur externe. Le fichier utilisé est disponible sous le nom jolly-roger.zip dans le dossier \help\images\tutorials\drilling\ de CamBam.

Etape 1 – Insérer un texte

Le fonctionnement des Opérations de Perçage est basé sur des listes de points ou des centres de cercle. Il y a un certain nombre de routines dans CamBam pour générer des listes de points qui peuvent donner des effets intéressants.

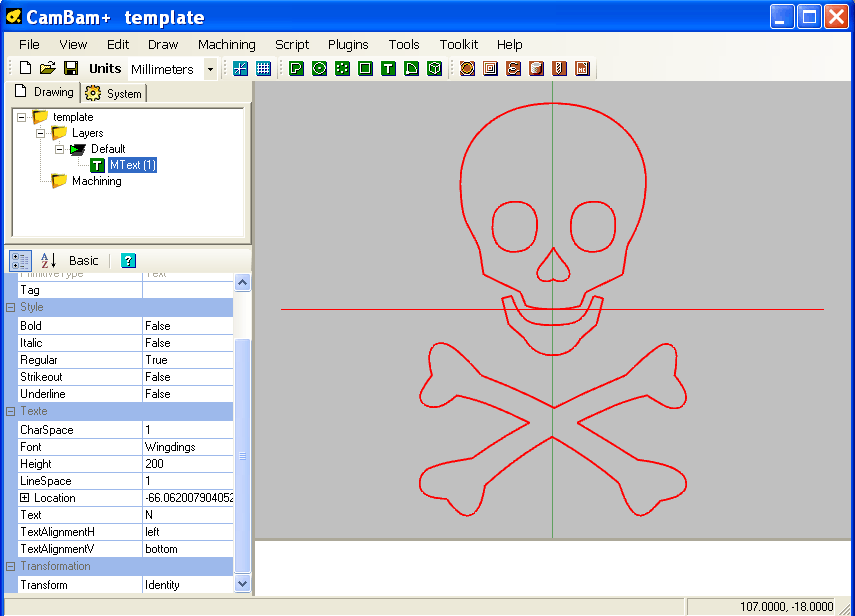

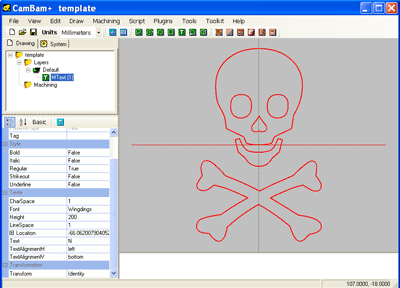

Dans un nouveau projet CamBam, insérer un Objet Texte . Le caractère majuscule 'N' de la police WingDings se trouve être un sympathique Jolly Roger.

Réglez la hauteur du texte au alentour de 200 (ici je travaille en mm) dans la propriété Height de l'objet texte, et sélectionnez la police WingDings dans la propriété Font.

Etape 2 – Remplir l'objet texte avec des points

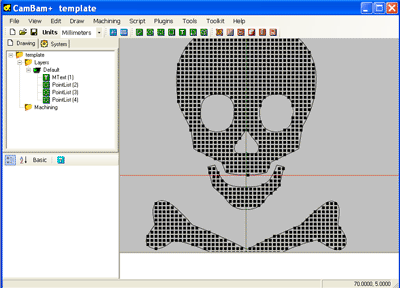

Sélectionnez l'objet texte puis choisissez Draw – Points – Fill Geometrie (Dessin – points – Remplir Géométrie) dans le menu contextuel de la zone de dessin. Il vous sera demandé un pas (distance entre les points). Entrez 2 et appuyez sur Entrée.

Vous devriez maintenant avoir créé un ensemble de points qui remplissent la géométrie sélectionnée (à l'exclusion des trous)

Etape 3 – Insérer une opération de perçage

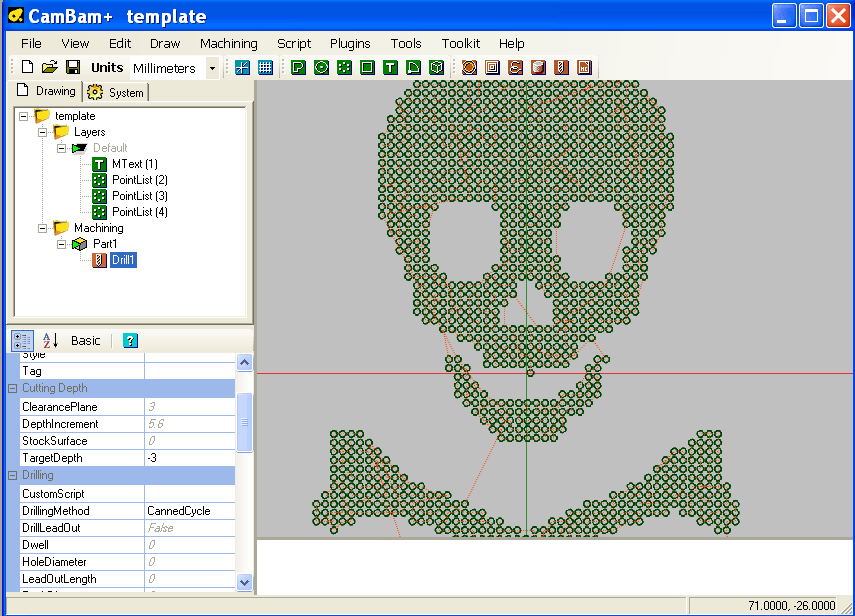

Avec les trois listes de points sélectionnées, insérer une Opération de Perçage .

Dans les propriétés de la MOP, définissez ToolDiameter à 1,5 et TargetDepth à -3. Veillez à ce que DrillingMethod soit à CannedCycle (perçage au foret et non à la fraise)

C'est à peu près tout! Pour rendre les choses plus claires, vous pouvez faire un clic droit sur le calque par défaut dans l'arborescence du projet et sélectionnez Hide (cacher)

Vous devriez maintenant juste voir un tas de cercles indiquant les tailles de trous.

Un clic droit sur le dossier d'usinage de l'arborescence des fichiers pour générer le Gcode.

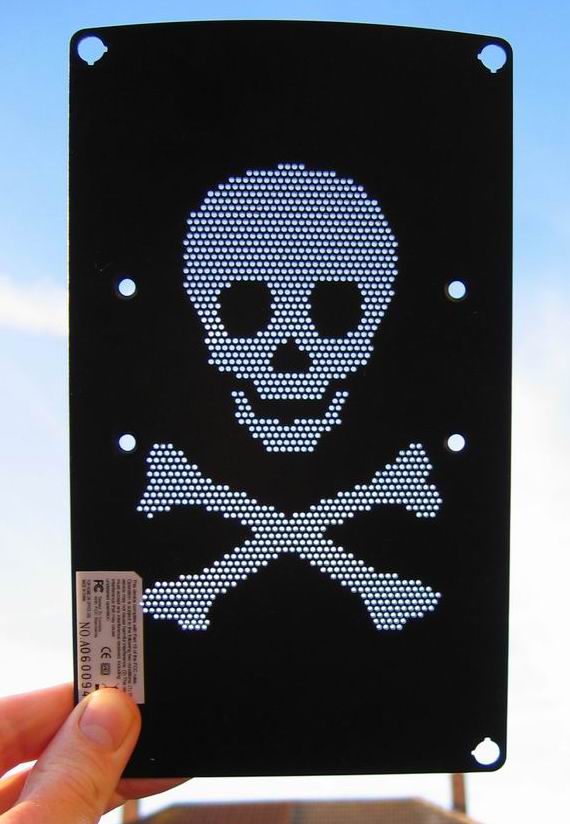

Voici celle que j'ai fait un peu plus tôt. Il s'agit du couvercle en aluminium d'un boîtier de disque dur externe USB. Ca devrait être sympa avec des LED derrière.

La plupart des géométries peuvent être utilisées pour générer des listes de points. Essayez d'expérimenter avec les autres options d'insertion de points.
